SKVVt

Кабели для сигнализационных и телефонных сетей с медными жилами, с ПВХ изоляцией в ПВХ оболочке.

Область.применения:

Кабель СКВВ предназначен для передачи электрических сигналов малой мощности в комплексных системах охранной и пожарной сигнализации, системах связи, внутри сухих и влажных помещений, по наружным стенам зданий, для скрытой и открытой прокладки. Кабели СКВВ не распространяют горение при одиночной прокладке. Кабели СКВВнг - не распространяют горение при прокладке в пучках. Кабели СКВВнг-LS - не распространяют горение при прокладке в пучках, имеют низкое дымовыделение и малую токсичность газов при тлении. Используются в тех местах, где требуется повышенный уровень безопасности при эксплуатации провода. Индекс  LS  означает  низкое  дымо-  и газовыделение (Low Smoke).

Соответствие требованиям:

ДСТУ 4809:2007

ДСТУ 4216:2003 (IEC 60332-1:1993, MOD),

ДСТУ 4237-3-22:2004 (IEC 60332-3-22:2000, MOD),

ДСТУ 4367-2:2004 (IEC 61034-2:1997, MOD), ДСТУ IEC 60754-1:2002,

ГОСТ 12.1.044-89, п.4.18, ГОСТ 12.2.007.14-75, п.2,

ДБН В.2,5-23-2003, п.1.2, ДБН В.2.2-15-2005, п. 4.23

Возможные варианты исполнения:

По заказу потребителя возможно изготовление проводов марок СКВЭВ, СКВЭВнг в экране из алюминиевой фольги и СКВЭВнг-LS из полимерной композиции  пониженной  пожароопасности.

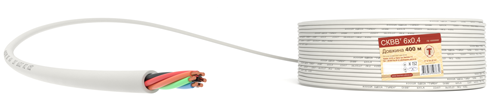

Конструкция кабеля:

  1. Токопроводящая жила - медная однопроволочная диметром0,4 мм
  2. Количество жил: 2, 4, 6, 8 или 10.
  3. Изоляция - из ПВХ пластиката.
  4. Оболочка - ПВХ пластикат толщиной не менее0,6 мм.

Технические характеристики:

Максимальное рабочее напряжение . . . . . . . . . . . . . . . . . . . . . . до 150 В

Максимальная рабочая частота . . . . . . . . . . . . . . . . . . . . . . . . . . 5000 Гц

Диапазон температур эксплуатации . . . . . . . . . . . . . . . от –30°С до +60°С

Диапазон температур прокладки монтажа. . . . . . . . . . . от –15°С до +60°С

Минимальный радиус изгиба при монтаже:  . . . . . . 10 диаметров провода

Электрическое сопротивление токопроводящих жил постоянному току

при температуре +20°С. . . . . . . . . . . . . . . . . . . . . . .  не более 160 Ом/км

Электрическое сопротивление изоляции токопроводящих жил

при температуре +20°С . . . . . . . . . . . . . . . . . . . . .  не менее 0,1 МОм/км

Гарантийный срок  эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . 3 года

Срок службы:

  • для наружной прокладки . . . . . . . . . . . . . . . . . . . . . . . . . 12 лет

  • для наружной прокладки . . . . . . . . . . . . . . . . . . . . . . . . . 25 лет
