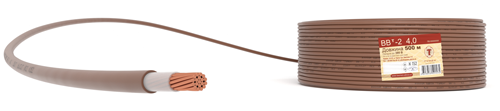

провод одинарный в двойной ПВХ изоляции ВВ1, ВВ2

РУСУКРENG

VV

Провода установочные  с медными жилами, с ПВХ изоляцией  в ПВХ оболочке, на номинальное напряжение до 380/660 В.

Область.применения:

Провод ВВ предназначен для электрических установок на номинальное напряжение до 380/660 В или постоянное напряжение до 1000 В включительно. Для монтажа электрических цепей внутри приборов, для осветительной арматуры в сухих и сырых помещениях, под и над штукатуркой. Провод пригоден для внешней прокладки при наличии защиты от УФ – лучей. По своим характеристикам является аналогом силового провода, изготовленного по Британскому стандарту BS 6004. Провода ВВ стойки к воздействию механических ударов,  линейного  ускорения, изгибов, вибрационных нагрузок, к воздействию плесневых грибов. Провода ВВ не распространяют горение.при.одиночной.прокладке..По.степени.гибкости.провода.ВВ.разделяются:
ВВ-1.-.для.фиксированного.монтажа.
ВВ-3.-.для.участков,.где.возможны.изгибы.
ВВ-4 - для участков, где возможны частые изгибы.

Соответствие требованиям:

ДСТУ 4809:2007, п. 4.1; ДСТУ 4216:2003; ТУ У 31.3-22477547-002:2006 «Провода установочные на номинальное напряжение до 380/660 В», пп. 1.2.2, 1.2.6, 1.2.9, 1.2.10, 1.3.1, 1.3.3-1.3.6, 1.4.1, 1.5.1-1.5.5, 1.7, 1.8; ГОСТ 12.2.007.14-75, п. 2; ДБН В.2.2-15-2005, п. 4.23; ДБН В.2.5-23-2003, п. 1.2.

Возможные варианты исполнения:

По заказу потребителя возможно изготовление проводов марки ВВнг  из ПВХ пластиката, не распространяющего горение, а также  изготовление проводов марки ВВнг-LS с изоляцией и оболочкой выполненной из из ПВХ пластиката, не распространяющего горение.

Конструкция провода:

  1. ВВ-1: токопроводящая жила  –  медная однопроволочная  1 класса гибкости.
  2. ВВ-2: токопроводящая жила  –  медная многопроволочная 2, 3 или 4 класса гибкости.
  3. ВВ-4: токопроводящая жила  –  медная многопроволочная  4 или 5 класса гибкости.
  4. Оболочка - из ПВХ пластиката.

Цвета изоляции:

белый  (серый) - Б,  желтый (оранжевый) - Ж,  красный (розовый) - К,  синий (голубой) - С, зеленый  - З,  коричневый - Кч,  черный (фиолетовый) - Ч,  жёлто-зелёный - Ж/З

Технические характеристики:

  • Диапазон температур эксплуатации . . . . . . . . . . от –50°С до +70°С
  • Относительная влажность воздуха при температуре до +35°С . . . . . . . . . .  до 100%
  • Прокладка  кабелей в условиях монтажных изгибов, при температуре не ниже . . . . . . . . . .  –15°C
  • Минимальный радиус изгиба при прокладке:
    •  проводов марки ВВ-1 . . . . . . . . . . 10 наружных диаметров
    •  проводов марки ВВ-2 . . . . . . . . . .  7 наружных диаметров
    •  проводов марки ВВ-4 . . . . . . . . . . 5 наружных диаметров
  • Номинальная частота . . . . . . . . . .  50 Гц
  • Испытательное переменное напряжение частотой 50 Гц.. . . . . . . . . . 3 кВ
  • Длительно допустимая температура нагрева жил кабелей при эксплуатации . . . . . . . . . .  +70°С
  • Гарантийный срок  эксплуатации . . . . . . . . . . 2 года
  • Срок службы . . . . . . . . . . 15 лет
